Quando una moto fatica ad avviarsi, le luci cambiano intensità o la batteria si scarica dopo pochi chilometri, il problema può trovarsi nel circuito di ricarica. Capire il funzionamento dell’alternatore aiuta a distinguere una batteria esausta da un guasto a statore, regolatore, raddrizzatore o cablaggio, evitando sostituzioni costose fatte alla cieca.
La corrente nasce dal motore e arriva alla batteria attraverso quattro passaggi
- Rotore e statore trasformano la rotazione del motore in corrente alternata.
- Il raddrizzatore converte la corrente alternata in corrente continua.
- Il regolatore mantiene la tensione entro un livello sicuro, in genere circa 13,5-14,5 V.
- Una misura con il multimetro permette di capire se il difetto è nella batteria o nel sistema di ricarica.
- Connettori ossidati, calore e massa insufficiente causano molti guasti attribuiti erroneamente all’alternatore.
Come nasce la corrente nell’alternatore della moto
Un alternatore trasforma l’energia meccanica del motore in energia elettrica. Il principio è quello dell’induzione elettromagnetica: quando un campo magnetico si muove rispetto a un avvolgimento di rame, nelle spire si genera una tensione.
Nelle moto più comuni il gruppo è formato da un rotore a magneti permanenti e da uno statore fisso. Il rotore gira insieme all’albero motore, mentre lo statore contiene gli avvolgimenti che ricevono il campo magnetico variabile. La rotazione non produce direttamente una corrente continua pronta per la batteria, ma una corrente alternata, indicata con la sigla AC.
Il ruolo di rotore e statore
Il rotore porta i magneti e crea il campo magnetico in movimento. Lo statore, che non ruota, contiene normalmente tre avvolgimenti nelle configurazioni trifase, una soluzione diffusa perché garantisce una produzione più regolare e sfrutta meglio lo spazio disponibile.
Quando aumento il regime del motore, in genere aumenta anche la tensione alternata generata. Per questo lo statore può produrre valori molto superiori a quelli necessari alla batteria, soprattutto a 3.000 o 4.000 giri al minuto. Il controllo della tensione diventa quindi indispensabile.
Dalla corrente alternata alla ricarica della batteria
La corrente prodotta dallo statore passa al regolatore-raddrizzatore, un componente che svolge due funzioni diverse. Prima raddrizza l’AC e la trasforma in corrente continua, poi limita la tensione per proteggere batteria, centralina, lampade e accessori.
Il raddrizzamento avviene attraverso un ponte di diodi. In un sistema trifase, i diodi lasciano passare la corrente nella direzione utile e bloccano il ritorno verso lo statore. Se un diodo è danneggiato, la batteria può ricevere una carica insufficiente e la tensione può diventare irregolare.
Perché la tensione non deve essere troppo alta
A motore spento, una batteria al piombo ben carica misura spesso circa 12,6-12,8 V. Con il motore acceso, il sistema dovrebbe normalmente portare la tensione a circa 13,5-14,5 V, ma il dato corretto dipende dal modello e dalle indicazioni del costruttore.
Se la tensione resta intorno a 12 V anche accelerando, la batteria non viene ricaricata in modo adeguato. Se invece supera stabilmente i 15 V, il regolatore potrebbe non limitare più la tensione. In questo caso il rischio non riguarda solo la batteria, perché anche l’elettronica di bordo può subire danni.
Il regolatore deve smaltire una parte dell’energia prodotta quando la moto richiede poca corrente. Nei sistemi tradizionali questo avviene spesso sotto forma di calore, motivo per cui il componente deve essere montato in una posizione ventilata e con collegamenti efficienti.
Alternatore a magneti permanenti e alternatore eccitato
Non tutti i veicoli adottano lo stesso schema. Nella maggior parte delle moto e degli scooter il rotore usa magneti permanenti, mentre molte automobili impiegano un alternatore con rotore elettromagnetico, la cui eccitazione viene regolata modificando la corrente nel campo magnetico.
| Caratteristica | Moto con magneti permanenti | Alternatore automobilistico eccitato |
|---|---|---|
| Produzione | Dipende soprattutto da regime e magneti del rotore | Dipende anche dalla corrente di eccitazione |
| Componenti tipici | Rotore, statore e regolatore-raddrizzatore | Rotore, statore, diodi, spazzole e regolatore |
| Gestione dell’eccesso | Spesso dissipata dal regolatore | Ridotta modulando l’eccitazione |
| Guasti frequenti | Statore surriscaldato, connettori bruciati, regolatore guasto | Cinghia, spazzole, diodi, regolatore o cuscinetti |
Questa differenza cambia anche la diagnosi. Su una moto non basta controllare la tensione ai poli della batteria, perché un buon valore può nascondere un problema intermittente o un connettore che si scalda. Io controllo sempre anche lo stato delle connessioni tra statore e regolatore, soprattutto quando compaiono plastica deformata, ossidazione o tracce scure sui terminali.

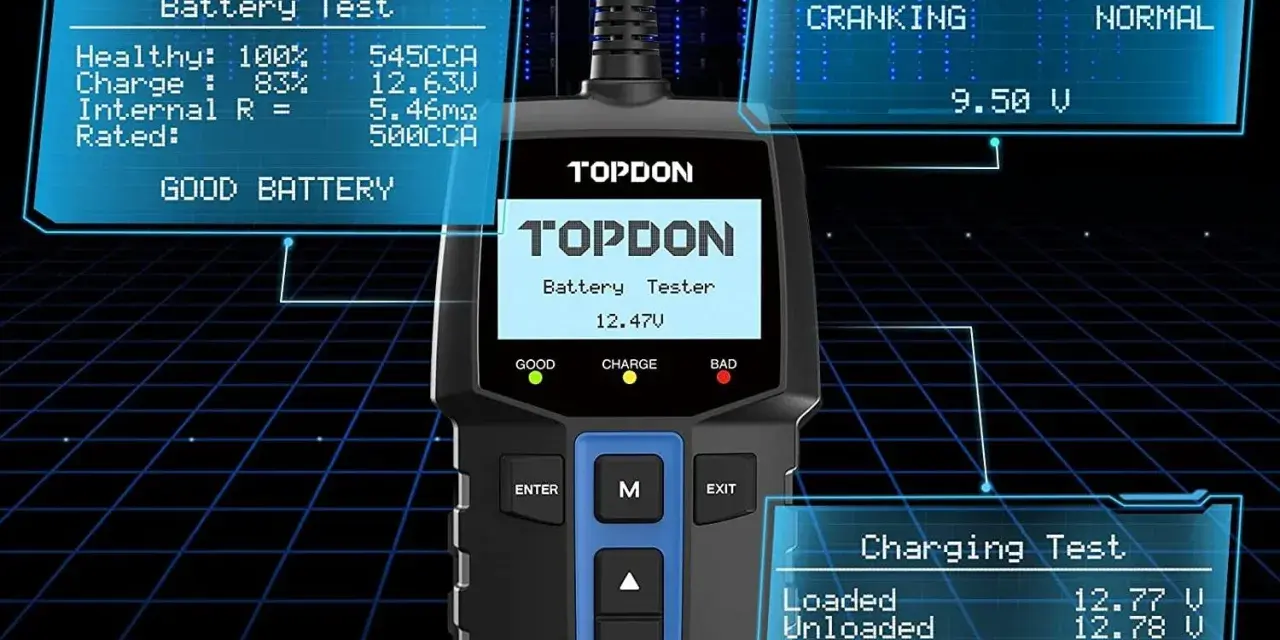

Come verificare se il sistema di ricarica funziona
Per una prima diagnosi basta un multimetro digitale, purché si lavori con attenzione e si consulti lo schema elettrico della propria moto. Prima di misurare conviene controllare visivamente morsetti della batteria, fusibili, cavo di massa, connettori e isolamento dei fili.
Controllo della tensione continua
- Misurare la batteria a motore spento, dopo almeno qualche minuto di riposo.
- Avviare il motore e rilevare la tensione al minimo.
- Ripetere la misura intorno a 3.000-5.000 giri al minuto.
- Ripetere il controllo con fari e accessori elettrici inseriti.
La tensione dovrebbe aumentare rispetto al valore a riposo e rimanere relativamente stabile. Se scende mentre si accendono le utenze, il sistema potrebbe produrre poca energia oppure avere una caduta di tensione nei cavi.
Leggi anche: Montare Batteria Auto/Moto - Guida Completa per Evitare Errori
Controllo della corrente alternata dello statore
Per controllare lo statore si misura la tensione in AC tra le diverse coppie di fili in uscita. Su molti impianti trifase le tre misure risultano simili e possono raggiungere decine di volt a motore in accelerazione, spesso circa 50-70 V a 3.000-4.000 giri, ma il valore esatto varia molto tra modelli.
Se una coppia produce nettamente meno delle altre, è probabile un problema in una fase o nell’avvolgimento. Bisogna poi verificare che gli avvolgimenti non siano in corto verso massa, seguendo i valori di resistenza indicati dal manuale tecnico. Non consiglio di scollegare la batteria a motore acceso, perché i picchi di tensione possono danneggiare il regolatore e altri dispositivi elettronici.
Sintomi, guasti e controlli da fare prima di cambiare pezzi
Una batteria che si scarica spesso non dimostra da sola che l’alternatore sia guasto. La batteria può essere semplicemente vecchia, avere una cella danneggiata o non riuscire più ad accettare la carica. Al contrario, una batteria nuova montata su un impianto che sovraccarica si rovinerà rapidamente.
| Sintomo | Cause possibili | Primo controllo |
|---|---|---|
| Batteria scarica dopo la marcia | Statore debole, regolatore guasto o connessione difettosa | Tensione ai poli a 3.000-5.000 giri |
| Tensione oltre 15 V | Regolatore incapace di limitare la carica | Misura in continua e controllo della massa |
| Luci che pulsano | Diodo danneggiato, massa scarsa o tensione instabile | Connettori e tensione con utenze inserite |
| Connettore annerito o fuso | Resistenza di contatto eccessiva, ossidazione o calore | Ispezione, pulizia e controllo della caduta di tensione |
| Regolatore molto caldo | Calore normale, sovraccarico o dissipazione insufficiente | Posizione, cablaggio e funzionamento dello statore |
Il controllo che fa più differenza è la caduta di tensione tra regolatore e batteria. Un cavo ossidato può far sembrare difettoso il regolatore, anche se il componente funziona correttamente. In pratica, sostituire subito lo statore senza aver controllato massa, connettori e batteria è uno degli errori più costosi.
Quando trovo un connettore surriscaldato, non mi limito a pulirlo superficialmente. Cerco la causa del calore, verificando crimpature, pressione dei terminali, sezione dei cavi e qualità della massa. Se la plastica è deformata o i contatti hanno perso elasticità, la sostituzione del connettore è spesso più affidabile di una semplice spruzzata di detergente.
La verifica giusta evita di confondere batteria e alternatore
Il circuito lavora bene solo quando generatore, regolatore, cablaggio e batteria funzionano insieme. Una lettura bassa può dipendere dallo statore, ma anche da una massa inefficiente; una lettura troppo alta punta al regolatore, mentre una batteria che non mantiene la carica può essere arrivata semplicemente alla fine della sua vita.
Per questo seguo sempre un ordine semplice: controllo visivo, tensione a riposo, tensione di carica, uscita AC dello statore e continuità dei collegamenti. È un metodo più lento del cambiare componenti a tentativi, ma riduce gli sprechi e permette di restituire alla moto un impianto elettrico stabile, che è esattamente ciò che serve alla batteria per durare più a lungo.
